Кран шаровый 11лс51п Breeze — стальной межфланцевый запорный кран с ручным управлением. Серия применяется на трубопроводах для полного перекрытия потока воды, природного газа, нефтепродуктов и инертных газов. Кран используют как запорное устройство, а не как регулирующее. При выборе для нужной модификации сверяют Ду, строительную длину, присоединительные размеры и условия эксплуатации.
Ключевые параметры
- Тип корпуса: моноблочный, межфланцевый
- Материал корпуса: сталь 09Г2С
- Управление: с ручкой
- Присоединение: межфланцевое
- Класс герметичности: класс А
- Рабочая среда: вода, природный газ, нефтепродукты, инертные газы
- Номинальное давление: 40 кгс/см²
- Доступные модификации: Номинальный проход, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: строительная длина, габаритная высота, присоединительные размеры, количество отверстий, масса. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Определите нужный Ду для вашего трубопровода.
- Сверьте строительную длину и габарит по месту установки.
- Проверьте межфланцевое присоединение и размеры ответных фланцев.
- Уточните рабочую среду и требования по давлению для узла.
- Выбирайте модификацию по таблице параметров, а не только по названию серии.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии 11лс51п Breeze.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый 11лс51п Breeze можно с оформлением заказа на выбранную модификацию по Ду.
- Поможем сверить присоединительные размеры и строительную длину под ваш узел.
- Удобно уточнить применение серии под воду, газ, нефтепродукты и инертные газы.
- Для комплектации узла можно сразу подобрать фланцы, прокладки и крепёж.
- Для юрлиц: безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Для B2B удобно закрывать спецификацию и бухгалтерские документы в одной закупке.
Как выбрать подходящий вариант
- Сначала определяют функцию узла: серия применяется для полного перекрытия потока.
- Затем выбирают Ду по трубопроводу и проверяют нужную модификацию в таблице параметров.
- После этого сверяют строительную длину, габаритную высоту и присоединительные размеры.
- Отдельно проверяют рабочую среду, давление и применимость по документации для выбранного узла.
На что обратить внимание при выборе
- Эту серию не закладывают на регулирование или дросселирование потока.
- Для межфланцевого монтажа важна не только величина Ду, но и присоединительные размеры по таблице.
- Кран не должен компенсировать перекосы трубопровода и нагрузки от линии.
- Для сред с механическими примесями заранее оценивают риск повреждения уплотнений.
Справочные рекомендации по подбору (общие ориентиры)
- В спецификации удобно фиксировать параметры отдельно по каждой модификации серии.
- Перед закупкой узла полезно заранее проверить, нужны ли отдельно фланцы, прокладки и крепёж.
- Для обслуживания лучше предусмотреть место, доступное для осмотра и работы с ручкой.
- Для документации по объекту полезно сохранять паспорт и таблицу параметров по выбранной модификации.
- Чтобы снизить риск заклинивания, в эксплуатации полезно периодически выполнять несколько циклов открытия и закрытия.
Ограничения и дисклеймеры
- Кран применяют как запорное устройство и не используют для регулирования потока.
- Подбор выполняют с учетом рабочей среды, присоединительных размеров и условий эксплуатации.
- Точные параметры и состав опций зависят от выбранной модификации.
- Для ответственных узлов и сред ориентируйтесь на проектную спецификацию.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали модификацию только по названию серии, не сверив таблицу параметров.
- Не сравнили строительную длину и габаритные размеры с местом установки.
- Закладывают кран на регулирование потока вместо полного перекрытия.
- Пытаются устранять перекосы трубопровода натягом фланцев арматуры.
- Не учли, что параметры зависят от модификации.
- Не сверили назначение и условия эксплуатации.
- Перед закупкой не проверили состав узла по ответным элементам и крепежу.
Рекомендации по монтажу и установке (общие ориентиры)
- Монтажное положение на трубопроводе допускается любое.
- Кран устанавливают в месте, доступном для осмотра и обслуживания.
- Перед установкой приєднувальные патрубки очищают от грязи, песка, окалины и других загрязнений.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Для межфланцевого присоединения до затяжки сверяют размеры, отверстия и корректность посадки в узле.
- Кран не должен нести нагрузки от трубопровода; при необходимости предусматривают опоры или компенсаторы.
- При гидравлическом испытании трубопровода кран должен быть открыт.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры, строительную длину и габаритную высоту.
- Чертеж и обозначения размеров для монтажа в узле.
- Номинальное давление, рабочую среду и ограничения по применению.
- Материалы основных узлов и класс герметичности.
- Комплектность, требования к монтажу, хранению и транспортировке.
Под какими названиями встречается в каталогах:
Смотрите также
FAQ
Доступны ли все сочетания опций?
Что делать, если нужной модификации нет в списке?
Для чего применяется серия 11лс51п?
Можно ли использовать этот кран для регулирования потока?
Что проверить перед заменой существующего крана?
Есть ли документ с чертежом и таблицей размеров?
Можно ли монтировать кран в любом положении?
Что учитывать по рабочей среде перед эксплуатацией?

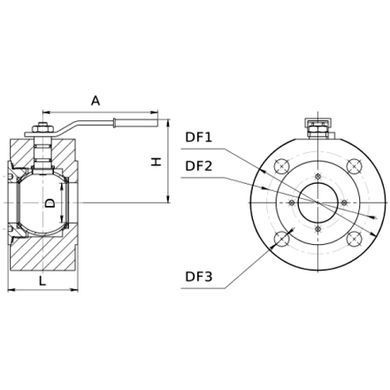

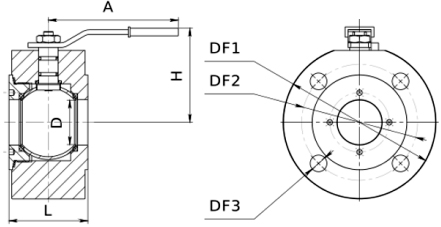

Таблица параметров
| DN | D | PN | L | H | A | DF1 | DF2 | DF3 | кол. отв. | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 40 | 40 | 58 | 115 | 95 | 65 | 14 | 4 | 3.6 |
| 20 | 20 | 40 | 46 | 69 | 165 | 105 | 75 | 14 | 4 | 2.7 |
| 25 | 25 | 40 | 49 | 74 | 165 | 115 | 85 | 14 | 4 | 3.2 |
| 32 | 32 | 40 | 62 | 82 | 230 | 140 | 100 | 18 | 4 | 5.8 |
| 40 | 40 | 40 | 77 | 93 | 237 | 150 | 110 | 18 | 4 | 8.5 |
| 50 | 50 | 40 | 85 | 101 | 237 | 165 | 125 | 18 | 4 | 10.9 |
| 65 | 65 | 40 | 105 | 113 | 423 | 185 | 145 | М16 | 8 | 16.7 |
| 80 | 80 | 40 | 125 | 122 | 423 | 200 | 160 | М16 | 8 | 22.2 |
| 100 | 100 | 40 | 154 | 138 | 423 | 235 | 190 | М20 | 8 | 35.9 |
