Кран шаровой с редуктором Danfoss RB JiP-FF PN16

Марка крана с редуктором	Danfoss тип RB JiP-FF
Тип корпуса	цельносварной, зауженный проход
Материал корпуса	сталь 20
Управление	с редуктором
Присоединение	фланцевое
Номинальный проход, Ду (Dn)	150/125
Строительная длина, мм	480 мм
Номинальное давление Ру/PN	16 кгс/см²
Диапазон температур	от 0°C до +180°C
Кран для перекрытия	вода
Страна регистрации бренда	Дания
Код	065N3628

Главная

Каталог

Трубопроводная, запорная арматура

Краны шаровые

Краны фланцевые

Кран шаровой с редуктором тип RB JiP-FF Danfoss PN16 Ду 150/125

Артикул 366039

Наилучшая цена!

Оставить отзыв

42 756.00 грн
з ПДВ

Номинальный проход, Ду (Dn)

65/50 80/65 100/80 125/100 150/125 200/150 250/200 300/250 350/250 400/300 450/400 500/400

Кран шаровой с редуктором тип RB JiP-FF Danfoss PN16 — фланцевый шаровой кран с управлением через редуктор для перекрытия воды. Корпус цельносварной, зауженный проход, материал корпуса — сталь 20. Номинальное давление Ру/PN 16 кгс/см², диапазон температур от 0°C до +180°C.

Ключевые параметры Как выбрать Монтаж FAQ Таблица параметров

Ключевые параметры

Марка крана с редуктором: Danfoss тип RB JiP-FF
Тип корпуса: цельносварной, зауженный проход
Материал корпуса: сталь 20
Управление: с редуктором
Присоединение: фланцевое
Номинальное давление: 16 кгс/см²
Диапазон температур: от 0°C до +180°C
Кран для перекрытия: вода
Страна производитель: Дания
Доступные модификации: Номинальный проход, Ду (Dn): 65/50, 80/65, 100/80, 125/100, 150/125, 200/150, 250/200, 300/250, 350/250, 400/300, 450/400, 500/400. Набор опций зависит от выбранной модификации.
Параметры по модификациям: DN, присоединительные размеры, строительная длина, габариты, масса. Сверяйте характеристики для выбранной модификации.

Коротко по выбору

Выберите нужный Ду (Dn) из списка модификаций и фиксируйте его в заявке без сокращений.
Проверьте соответствие PN и температурного режима условиям работы узла.
Сверьте присоединительные размеры и монтажные габариты для выбранного DN по таблице параметров.
Учитывайте удобство доступа к редуктору и возможность полного хода управления после установки.
Заранее предусмотрите ответные фланцы, прокладки и крепеж под выбранный типоразмер.

Важно про изображения

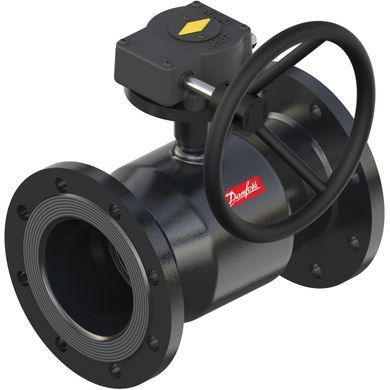

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Danfoss RB JiP-FF PN16.

Почему удобно заказывать в БОЙЛЕР.УА

Поможем подобрать кран серии Danfoss RB JiP-FF PN16 под задачу и согласовать выбор Ду (Dn) из доступных модификаций.
Сверяем ключевые параметры и совместимость по фланцевому присоединению, чтобы избежать несборки узла.
Подскажем, какие параметры зависят от типоразмера, и что важно проверить до оформления заявки.
Удобно комплектовать узел сопутствующими позициями под один DN: фланцы, прокладки и крепеж.
Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.

Как выбрать подходящий вариант

Определите требуемый Ду (Dn) и выберите его из списка модификаций.
Сопоставьте PN и температурный режим с условиями эксплуатации системы.
Проверьте присоединительные размеры фланцев и монтажное пространство под выбранный DN по таблице параметров.
Если важно усилие управления, заранее заложите размещение и доступ к редуктору в точке установки.

На что обратить внимание при выборе

Даже при совпадении DN важно согласовать присоединительные размеры фланцев и схему крепежа, иначе соединение может не собраться без переделок.
Учитывайте место для редуктора и возможность безопасного доступа к управлению после установки.
Планируйте комплектность узла заранее: прокладки и крепеж подбирают под конкретный типоразмер и условия применения.
Для водяных систем заранее согласуйте требования к рабочей среде и режиму эксплуатации узла.

Справочные рекомендации по подбору (общие ориентиры)

Фиксируйте выбранный DN и исполнение в заявке одинаково везде: в письме, спецификации и КП.
Перед закупкой сводите в один чек-лист параметры, которые должны совпасть: DN, PN, температурный режим, присоединительные размеры и габариты.
Если узел обслуживаемый, заранее оцените доступность зоны управления редуктором и возможность демонтажа через фланцевое соединение.
При комплектации узла выбирайте сопутствующие позиции под один типоразмер, чтобы не смешивать несовместимые размеры.
При наличии таблицы параметров используйте ее как основной ориентир для сравнения типоразмеров и монтажных габаритов.

Ограничения и дисклеймеры

Перед выбором и установкой проверяют совместимость по DN, параметрам фланцевого соединения и монтажному пространству.
Точные параметры и состав опций зависят от выбранной модификации.
Если важны габариты, заранее проверяют размещение редуктора и доступность управления в точке установки.
При наличии — сверяйте документацию, паспорта и таблицы параметров.

Типовые ошибки при выборе и закупке

Выбрали DN по названию без сверки присоединительных размеров и получили несборку фланцевого соединения.
Не учли монтажные габариты и размещение редуктора, из-за чего управление оказывается неудобным после установки.
Не учли, что параметры зависят от модификации (выбрали “по названию”).
Не проверили PN и температурный режим под условия эксплуатации и заложили неподходящее применение.
Не предусмотрели прокладки и крепеж под фланцевое соединение и получили паузу при комплектации узла.

Смотрите также

FAQ

Доступны ли все сочетания опций?

Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.

Что делать, если нужной модификации нет в списке?

Зафиксируйте требуемый Ду (Dn) и уточняйте выбор исполнения по доступным опциям.

Для какой среды подходит этот кран?

Кран применяют для перекрытия воды.

Что означает управление с редуктором?

Редуктор обеспечивает управление краном через механическую передачу и помогает организовать удобное открытие и закрытие потока.

Можно ли использовать кран при температуре до +180°C?

Диапазон температур — от 0°C до +180°C; перед применением согласуйте фактические условия эксплуатации узла с требованиями системы.

Что важно проверить по фланцам перед заказом?

Сверьте присоединительные размеры, болтовой круг и уплотнительные поверхности, а также заранее подберите прокладки и крепеж под выбранный DN.

Какие параметры чаще всего зависят от выбранного DN?

В зависимости от модификации меняются присоединительные размеры, строительная длина, габариты и масса; для выбора типоразмера ориентируются на таблицу параметров.

Нужно ли обслуживание после установки?

После установки обычно контролируют герметичность фланцевого узла и корректность перекрытия по назначению изделия.

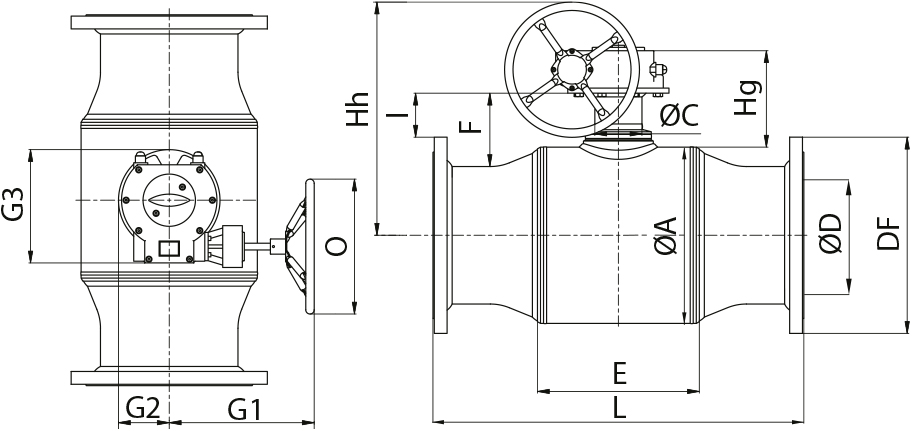

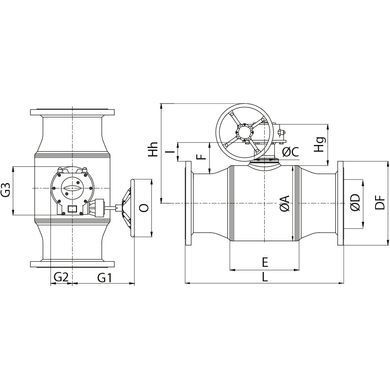

Таблица параметров

DN	ØD	ØA	L	DF	I	Hh	Hg	E	F	ØC	O	G1	G2	G3	Вес, кг
65	50	102	290	185	18	265	130	87	73	35	200	140	40	100	12
80	65	121	310	200	33	290	130	84	88	39	250	205	54	131	18
100	80	159	350	235	48	320	140	95	108	39	250	205	54	131	26
125	100	180	400	270	44	340	150	115	109	44	250	205	54	132	32
150	125	219	480	300	43	355	150	140	109	49	250	205	54	132	45
200	150	273	600	360	56	400	160	140	127	60	250	205	54	132	74
250	200	356	730	425	105	613	228	340	181	88	450	169	78	192	165
300	250	457	850	485	119	661	254	400	199	100	450	242	107	255	262
350	250	457	980	555	84	661	254	400	183	100	450	242	107	255	289
400	300	521	1100	620	110	714	285	480	220	140	450	285	143	323	400
450	400	711	1255	670	191	829	322	690	297	168	500	324	147	337	819
500	400	711	1250	730	161	829	322	690	272	168	500	324	147	337	866
