Фланец глухой нержавеющий AISI 304 Ру 6 — фланцевая заглушка из нержавеющей стали AISI 304 (08Х18Н10) с номинальным давлением Ру/PN 6 кгс/см². Применяют для перекрытия фланцевого окончания в составе узла. При подборе согласуют номинальный проход Ду/DN, присоединительную геометрию по ответной части, а также крепеж и прокладку под выбранное исполнение. Для быстрой сверки используйте таблицу размеров и подтвердите по чертежу.
Ключевые параметры
- Тип: фланец глухой (заглушка)
- Материал: нержавейка AISI 304 (08Х18Н10)
- Номинальное давление: Ру/PN 6 кгс/см²
- Доступные модификации: Номинальный проход, Ду/Dn (Ø): 15 20 25 32 40 50 65 80 125 200 250 300 350 400. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: Ду/DN (Ø), D, D1, d, количество отверстий, болт/шпилька для монтажа, t, стандарт. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите Ду/DN из доступных значений и заранее определите, под какую ответную часть подбирается заглушка.
- Сверьте расположение отверстий и диаметр отверстий под крепеж, чтобы соединение собиралось без доработок.
- Подберите болты или шпильки под выбранную схему отверстий и предусмотрите гайки и шайбы.
- Выберите прокладку под типоразмер и посадочные поверхности фланцевого стыка.
- Если позиция идет на замену, ориентируйтесь на фактическую геометрию ответной части и состояние посадочных поверхностей.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии фланцев глухих нержавеющих Ру 6.
Почему удобно заказывать в БОЙЛЕР.УА
- Оформление заказа на выбранный Ду/DN из доступных модификаций без привязки описания к одному типоразмеру.
- Помогаем сверить совместимость по Ду/DN и присоединительной геометрии, чтобы отверстия и крепеж совпали с ответной частью.
- Подскажем, какие параметры выбранного исполнения проверить до закупки: отверстия, крепеж, посадочные поверхности под прокладку.
- Удобно комплектовать узел в одной логике: фланцы, прокладки и крепеж для сборки соединения.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Для закупки по спецификации поможем корректно зафиксировать наименование позиции и параметры для сверки, без включения ценовых условий в описание.
Как выбрать подходящий вариант
- Определите Ду/DN по проекту или по ответной части и выберите значение из доступных модификаций.
- Согласуйте присоединительную геометрию по ответному фланцу: расположение отверстий и диаметр отверстий под крепеж.
- Подберите крепеж под выбранную схему и заранее заложите гайки и шайбы на весь круг стяжки.
- Подберите прокладку под типоразмер и посадочные поверхности с учетом условий применения узла.
На что обратить внимание при выборе
- Совпадение Ду/DN не гарантирует совместимость: критично сверять отверстия и крепеж по ответной части.
- Если крепеж подобран без привязки к отверстиям, на монтаже часто приходится менять метизы и пересобирать комплект.
- Неподходящая прокладка или перекос при стяжке могут привести к течи на стыке.
- При замене учитывайте состояние посадочных поверхностей ответной части: это влияет на герметичность соединения.
Справочные рекомендации по подбору (общие ориентиры)
- Для позиции закупки фиксируйте минимум: тип фланца (глухой), Ду/DN, Ру/PN, материал и параметры присоединения.
- Перед заказом составьте короткий список контроля: Ду/DN, отверстия и крепеж, прокладка и посадочные поверхности.
- Если узел комплектуется на объект, удобнее заранее унифицировать крепеж по всему кругу и заложить запас шайб/гаек.
- При сомнениях по стыковке согласуйте параметры соединения до закупки, чтобы избежать замены комплектующих на монтаже.
- Для замены на действующем узле сначала сверяют ответную часть по месту, затем подбирают исполнение заглушки и комплект крепежа.
Ограничения и дисклеймеры
- Перед подбором проверяйте совместимость с ответной частью по схеме отверстий, крепежу и посадочным поверхностям под прокладку.
- Точные параметры и состав опций зависят от выбранной модификации.
- Крепеж и прокладка подбираются отдельно под выбранное исполнение и условия применения узла.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали Ду/DN по названию, но не проверили отверстия и крепеж — соединение не собирается без замены метизов.
- Подобрали прокладку без привязки к посадочным поверхностям — получили течь на стыке после сборки.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Закупили заглушку без крепежа и шайб — монтаж затянулся из-за дозакупок.
- Не сверили назначение и условия эксплуатации.
Рекомендации по монтажу и установке (общие ориентиры)
- Подготовьте комплект под выбранный Ду/DN: заглушку, прокладку и крепеж по схеме отверстий.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Стяжку крепежа выполняйте равномерно по окружности, контролируя положение прокладки без перекоса.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Выберите ближайший подходящий Ду/DN и заранее согласуйте отверстия, крепеж и прокладку под выбранное исполнение, чтобы стык с ответной частью был корректным.
Для чего применяют глухие фланцы?
Их используют для перекрытия фланцевого окончания в составе узла, например при обслуживании или как элемент постоянного перекрытия по проектной схеме.
Как проверить совместимость с ответной частью?
Сверьте Ду/DN, схему отверстий, диаметр отверстий под крепеж и посадочные поверхности под прокладку, чтобы соединение собиралось без перекоса и доработок.
Что важно учесть при подборе крепежа?
Сначала согласуйте количество и диаметр отверстий для выбранного Ду/DN, затем подберите болты или шпильки под эту схему и предусмотрите гайки и шайбы.
Нужна ли прокладка для фланцевого соединения?
Для фланцевого соединения обычно применяют прокладку, подобранную под типоразмер и посадочные поверхности, чтобы обеспечить герметичность стыка.
Можно ли использовать заглушку как временное перекрытие?
Временное применение возможно в рамках задач узла, если обеспечены корректная стяжка крепежа, подходящая прокладка и соблюдены требования по назначению и условиям эксплуатации.
Что проверить перед монтажом, чтобы избежать перекоса?
Проверьте совпадение отверстий и посадочных поверхностей, подготовьте одинаковый крепеж по всему кругу и выполняйте стяжку равномерно, контролируя положение прокладки по контуру.
Таблица размеров
Как пользоваться таблицей: выберите строку по Ду (DN) и сверяйте значения в колонках D, D1, d, количество отверстий, болт/шпилька, t и стандарт. Для финальной проверки перейдите к чертежу.
Общие параметры: изделие — фланец глухой (заглушка); давление — Ру/PN 6 кгс/см²; материал — нержавейка AISI 304 (08Х18Н10).
Подсветка стандарта: стандарты семейства EN 1092-1 выделены отдельно.
Подсветка стандарта: стандарты семейства EN 1092-1 выделены отдельно.
| Ду (DN) номинальный проход |
D, мм наружный Ø заглушки |
D1, мм межцентровое |
d, мм Ø отверстия |
Отв., шт. кол-во отверстий |
Болт/шпилька размер резьбы |
t, мм толщина заглушки |
Стандарт |
|---|---|---|---|---|---|---|---|
| 15 | 80 | 55 | 12 | 4 | М10 | 12 | ДСТУ ГОСТ 12836 |
| 20 | 90 | 65 | 12 | 4 | М10 | 12 | ДСТУ ГОСТ 12836 |
| 25 | 100 | 75 | 12 | 4 | М10 | 12 | ДСТУ ГОСТ 12836 |
| 32 | 120 | 90 | 14 | 4 | М12 | 12 | ДСТУ ГОСТ 12836 |
| 40 | 130 | 100 | 14 | 4 | М12 | 14 | ДСТУ ГОСТ 12836 |
| 50 | 140 | 110 | 14 | 4 | М12 | 14 | ДСТУ ГОСТ 12836 |
| 65 | 160 | 130 | 14 | 4 | М12 | 14 | ДСТУ ГОСТ 12836 |
| 80 | 185 | 150 | 18 | 4 | М16 | 14 | ДСТУ ГОСТ 12836 |
| 125 | 235 | 200 | 18 | 8 | М16 | 16 | ДСТУ ГОСТ 12836 |
| 200 | 315 | 280 | 18 | 8 | М16 | 16 | ДСТУ ГОСТ 12836 |
| 250 | 370 | 335 | 18 | 12 | М16 | 16 | ДСТУ ГОСТ 12836 |
| 300 | 435 | 395 | 23 | 12 | М20 | 18 | ДСТУ ГОСТ 12836 |
| 350 | 490 | 445 | 22 | 12 | М20 | 22 | EN 1092-1 EN |
| 400 | 540 | 495 | 22 | 16 | М20 | 22 | EN 1092-1 EN |

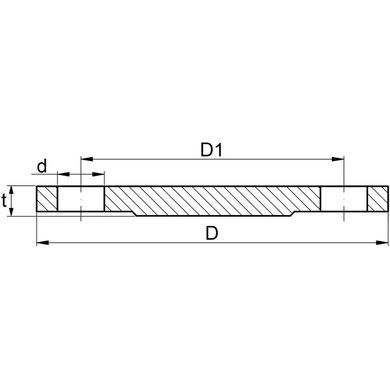

Чертеж
Чертеж нужен для финальной проверки соответствия размеров и расположения отверстий выбранному исполнению. Сверяйте обозначения на чертеже с параметрами из таблицы размеров.
Чертеж фланца:
D - Наружный диаметр фланца;
D1 - Межцентровое расстояние;
d - Диаметр отверстия под крепежный болт;
t - Толщина фланца.
