Фланец глухой нержавеющий AISI 304 Ру/PN 16 — фланцевая заглушка из нержавеющей стали AISI 304 (08Х18Н10) с номинальным давлением Ру/PN 16 кгс/см². Применяют для перекрытия фланцевого окончания в составе узла. При подборе согласуют номинальный проход Ду/DN и присоединительную геометрию по ответной части, а также крепеж и прокладку под выбранное исполнение. Для быстрой сверки используйте таблицу размеров и подтвердите по чертежу.
Ключевые параметры
- Тип: фланец глухой (заглушка)
- Материал: нержавейка AISI 304 (08Х18Н10)
- Номинальное давление: Ру/PN 16 кгс/см²
- Стандарт: EN 1092-1
- Доступные модификации: Номинальный проход, Ду/Dn (Ø): 20 25 32 40 50 65 80 100 125 150 200 250 350 400 500. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: Ду/DN (Ø), D, D1, d, количество отверстий, болт/шпилька для монтажа, t. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Сначала определите Ду/DN и выберите его из доступных значений.
- Сверьте по ответной части схему отверстий и диаметр отверстий под крепеж.
- Заранее подберите крепеж под выбранную схему и предусмотрите гайки и шайбы.
- Подберите прокладку под типоразмер и посадочные поверхности, чтобы стык собирался без перекоса.
- Если позиция идет на замену, ориентируйтесь на фактическую геометрию ответной части и ее посадку.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии фланцев глухих нержавеющих Ру 16.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить фланец глухой нержавеющий Ру/PN 16 можно с оформлением заказа на выбранный Ду/DN из доступных модификаций.
- Поможем сверить совместимость по Ду/DN и присоединительной геометрии, чтобы отверстия и крепеж совпали с ответной частью.
- Подскажем, какие параметры по выбранному исполнению проверить до закупки, чтобы избежать несовпадения по посадке.
- Удобно комплектовать узел в одной логике: фланцы, прокладки и крепеж для сборки соединения.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Для закупки по спецификации поможем корректно зафиксировать наименование позиции и параметры для сверки без включения ценовых условий в описание.
Как выбрать подходящий вариант
- Определите требуемый Ду/DN по проекту или по ответной части и выберите значение из доступных модификаций.
- Согласуйте присоединительную геометрию по ответному фланцу, чтобы отверстия и крепеж совпали без доработок.
- Подберите крепеж под схему отверстий выбранного исполнения и предусмотрите гайки и шайбы в комплекте узла.
- Выберите прокладку под типоразмер и посадочные поверхности с учетом условий применения узла.
На что обратить внимание при выборе
- Совпадение Ду/DN само по себе не гарантирует совместимость: критично сверять отверстия и крепеж по ответной части.
- Если крепеж подобран без привязки к отверстиям, на монтаже часто приходится пересобирать комплект и менять метизы.
- Неподходящая прокладка может привести к течи на стыке даже при корректной стяжке крепежа.
- При замене учитывайте состояние посадочных поверхностей ответной части: от этого зависит герметичность соединения.
Справочные рекомендации по подбору (общие ориентиры)
- В позиции закупки фиксируйте минимум: тип фланца, Ду/DN, Ру/PN, материал и стандарт.
- Перед закупкой составьте короткий список сверки: Ду/DN, отверстия и крепеж, прокладка и посадочные поверхности.
- Если узел комплектуется на объект, удобнее заранее заложить одинаковый крепеж по всему кругу и набор шайб/гаек.
- При сомнениях по стыковке согласуйте параметры узла до заказа, чтобы избежать замены комплектующих на монтаже.
- Для замены на действующем узле сначала сверяют ответную часть по месту, затем подбирают исполнение заглушки и комплект крепежа.
Ограничения и дисклеймеры
- Перед подбором проверяйте совместимость выбранного Ду/DN с ответной частью по схеме отверстий и крепежу.
- Точные параметры и состав опций зависят от выбранной модификации.
- Прокладка и крепеж подбираются отдельно под условия узла и выбранное исполнение.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали Ду/DN по названию, но не проверили отверстия и крепеж — узел не собирается без замены метизов.
- Подобрали прокладку без привязки к посадочным поверхностям и условиям — получили течь на стыке.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Закупили заглушку без крепежа и шайб — монтаж затянулся из-за дозакупок.
- Не сверили назначение и условия эксплуатации.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед сборкой подготовьте комплект под выбранный Ду/DN: заглушку, прокладку и крепеж по схеме отверстий.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Стяжку крепежа выполняйте равномерно по окружности, контролируя положение прокладки без перекоса.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Под какими названиями встречается в каталогах:
фланец глухой нержавеющий Ру 16 фланец-заглушка нержавеющий заглушка фланцевая нержавеющая фланцевая заглушка AISI 304 глухой фланец EN 1092-1
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Выберите ближайший подходящий Ду/DN и заранее согласуйте отверстия, крепеж и прокладку под выбранное исполнение, чтобы стык с ответной частью был корректным.
Для чего применяют глухие фланцы?
Их используют для перекрытия фланцевого окончания в составе узла, например при обслуживании или как элемент постоянного перекрытия по проектной схеме.
Как проверить совместимость с ответной частью?
Сверьте Ду/DN, схему отверстий, диаметр отверстий под крепеж и посадочные поверхности под прокладку, чтобы соединение собиралось без перекоса и доработок.
Как подобрать прокладку для фланцевого стыка?
Прокладку выбирают под типоразмер и посадочные поверхности, а также под среду и режим работы узла; несовпадение по типоразмеру или условиям часто приводит к течи.
Как не ошибиться с крепежом?
Сначала согласуйте диаметр и количество отверстий для выбранного Ду/DN, затем подберите болты или шпильки под эту схему и заранее предусмотрите гайки и шайбы.
Можно ли устанавливать фланец без прокладки?
Для фланцевого соединения обычно применяют прокладку, подобранную под типоразмер и посадочные поверхности, чтобы обеспечить герметичность стыка.
Что проверить перед монтажом, чтобы не было перекоса?
Проверьте совпадение отверстий и посадки, подготовьте одинаковый крепеж по всему кругу и выполняйте стяжку равномерно, контролируя положение прокладки по контуру.
Таблица размеров
Как пользоваться таблицей: выберите строку по Ду (DN) и сверяйте значения в колонках D, D1, d, количество отверстий, болт/шпилька, t и стандарт. Для финальной проверки перейдите к чертежу.
Общие параметры: изделие — фланец глухой (заглушка); давление — Ру/PN 16 кгс/см²; материал — нержавейка AISI 304 (08Х18Н10).
Подсветка стандарта: стандарты семейства EN 1092-1 выделены отдельно.
Подсветка стандарта: стандарты семейства EN 1092-1 выделены отдельно.
| Ду (DN) номинальный проход |
D, мм наружный Ø заглушки |
D1, мм межцентровое |
d, мм Ø отверстия |
Отв., шт. кол-во отверстий |
Болт/шпилька размер резьбы |
t, мм толщина заглушки |
Стандарт |
|---|---|---|---|---|---|---|---|
| 20 | 105 | 75 | 14 | 4 | М12 | 18 | EN 1092-1 EN |
| 25 | 115 | 85 | 14 | 4 | М12 | 12 | ДСТУ ГОСТ 12836 |
| 32 | 140 | 100 | 18 | 4 | М16 | 18 | EN 1092-1 EN |
| 40 | 140 | 110 | 18 | 4 | М16 | 14 | ДСТУ ГОСТ 12836 |
| 50 | 160 | 125 | 18 | 4 | М16 | 14 | ДСТУ ГОСТ 12836 |
| 65 | 180 | 145 | 18 | 4 | М16 | 14 | ДСТУ ГОСТ 12836 |
| 80 | 195 | 160 | 18 | 4 | М16 | 14 | ДСТУ ГОСТ 12836 |
| 100 | 215 | 180 | 18 | 8 | М16 | 16 | ДСТУ ГОСТ 12836 |
| 125 | 250 | 210 | 18 | 8 | М16 | 22 | EN 1092-1 EN |
| 150 | 280 | 240 | 23 | 8 | М20 | 18 | ДСТУ ГОСТ 12836 |
| 200 | 340 | 295 | 22 | 12 | М20 | 24 | EN 1092-1 EN |
| 250 | 405 | 355 | 27 | 12 | М24 | 24 | ДСТУ ГОСТ 12836 |
| 350 | 520 | 470 | 26 | 16 | М24 | 30 | EN 1092-1 EN |
| 400 | 580 | 525 | 30 | 16 | М27 | 32 | EN 1092-1 EN |
| 500 | 715 | 650 | 33 | 20 | M30 | 44 | EN 1092-1 EN |
Чертеж
Чертеж нужен для финальной проверки соответствия размеров и расположения отверстий выбранному исполнению. Сверяйте обозначения на чертеже с параметрами из таблицы размеров.

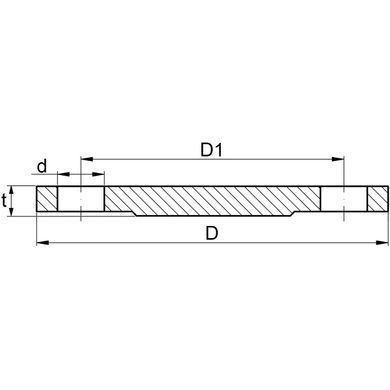

Чертеж фланца:
D - Наружный диаметр фланца;
D1 - Межцентровое расстояние;
d - Диаметр отверстия под крепежный болт;
t - Толщина фланца.
